L’utilisation des ultrasons dans les chaînes de production est devenue une innovation clé pour de nombreuses industries. Les ultrasons, avec leur capacité à effectuer des tâches avec une précision et une rapidité exceptionnelles, offrent des solutions efficaces pour des processus tels que le soudage, le découpage et le nettoyage. Dans cet article, nous explorerons comment les ultrasons fonctionnent, leurs applications dans différentes industries, et les avantages qu’ils apportent aux chaînes de production.
Les principes fondamentaux des ultrasons
Les ultrasons sont des ondes sonores à haute fréquence, généralement au-dessus de 20 kHz, donc au-delà de la portée de l’ouïe humaine. Ils sont générés par des transducteurs qui convertissent l’énergie électrique en vibrations mécaniques. Ces vibrations, lorsqu’elles sont appliquées à des matériaux, peuvent provoquer des effets thermiques et mécaniques utiles pour diverses applications industrielles.
L’histoire et développement de la technologie des ultrasons
La technologie des ultrasons a une histoire riche et complexe qui remonte à la fin du XIXème siècle. En 1880, Pierre et Jacques Curie ont découvert l’effet piézoélectrique, un phénomène par lequel certains cristaux génèrent une charge électrique en réponse à une pression mécanique. Cette découverte a jeté les bases de la technologie ultrasonique moderne. Cependant, ce n’est qu’au cours du XXème siècle que les ultrasons ont commencé à être utilisés à des fins industrielles.
Pendant la Seconde Guerre mondiale, les ultrasons ont été utilisés pour détecter les sous-marins grâce au sonar. Cette technologie a ensuite été adaptée pour des applications industrielles, notamment dans les domaines du soudage et du nettoyage. Depuis lors, les avancées en matière de générateurs d’ultrasons, de transducteurs et de matériaux piézoélectriques ont permis d’élargir les applications des ultrasons à de nombreux secteurs industriels mais aussi des entreprises aux stratégies de spécialisation très marquées.
Comment les ultrasons sont générés
Pour comprendre comment les ultrasons sont générés et utilisés, il est essentiel de connaître les composants clés du système ultrasonique : le générateur, le transducteur, le booster et la sonotrode.
- Le générateur d’ultrasons : Le générateur convertit l’électricité du réseau en une haute fréquence nécessaire pour produire des vibrations ultrasoniques. Il transforme le courant alternatif de la prise de courant en une tension à haute fréquence, typiquement entre 20 kHz et 70 kHz, adaptée à l’application spécifique. Le générateur régule également l’amplitude des vibrations, assurant une performance constante et contrôlée ;
- Le transducteur : Le transducteur, également appelé convertisseur, transforme l’énergie électrique en vibrations mécaniques grâce à des matériaux piézoélectriques. Lorsque le courant électrique à haute fréquence passe à travers ces matériaux, ils se contractent et se dilatent rapidement, générant des vibrations ultrasoniques. Ce processus est crucial pour convertir l’énergie électrique en ondes sonores mécaniques ;
- Le booster : Le booster amplifie les vibrations ultrasoniques produites par le transducteur. Il est conçu pour augmenter l’amplitude des vibrations, ce qui est nécessaire pour certaines applications industrielles nécessitant des niveaux d’énergie plus élevés. Le booster assure également la transmission efficace des vibrations à la sonotrode ;
- Le sonotrode : La sonotrode est l’outil de soudage ou de découpe qui entre en contact direct avec le matériau à traiter. Elle applique les vibrations ultrasoniques au matériau, générant de la chaleur par friction. Cette chaleur permet de faire fondre ou de découper le matériau, en fonction de l’application. La sonotrode doit être conçue avec précision pour correspondre aux exigences spécifiques de chaque tâche, et elle est souvent fabriquée sur mesure pour s’adapter aux formes et aux matériaux des pièces à traiter.

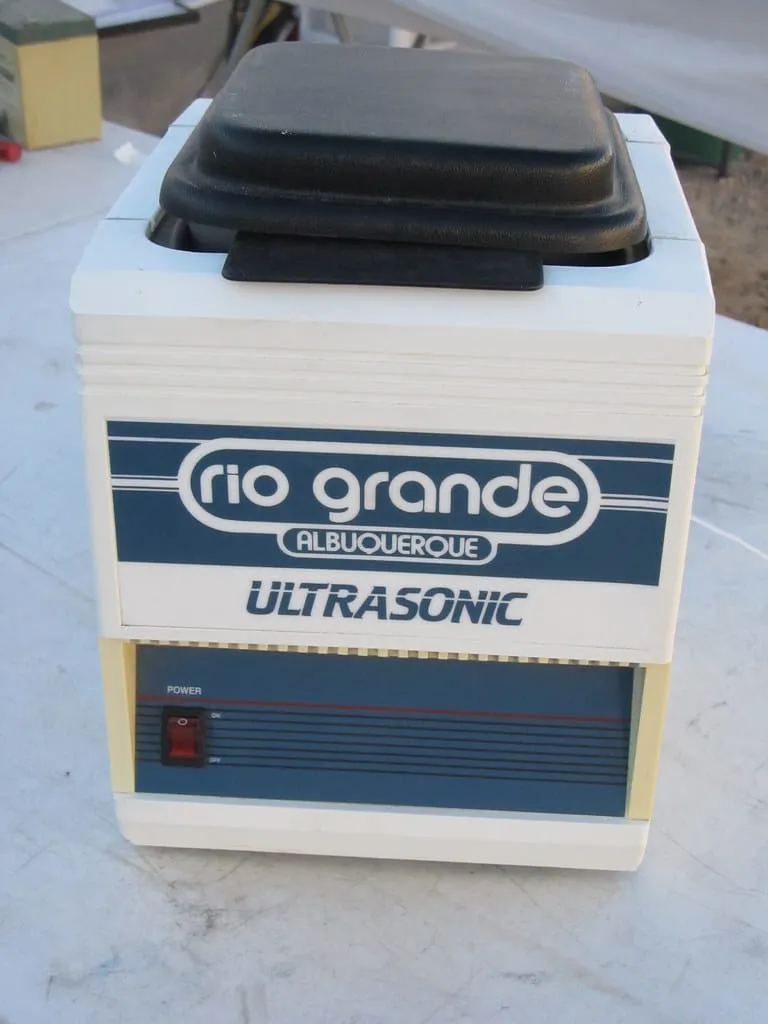

Un exemple d’appareil de nettoyage à ultrasons
Les applications des ultrasons dans les chaînes de production
Les ultrasons sont particulièrement utilisés dans de nombreux secteurs et chaînes de production. On retrouve notamment :
Le soudage par ultrasons
Le soudage par ultrasons est couramment utilisé pour assembler des pièces en plastique. Dans ce procédé, les vibrations ultrasoniques font fondre les surfaces à assembler, créant une liaison forte et permanente sans nécessiter d’adhésifs ou de fixations mécaniques. Ce type de soudage est très répandu dans l’industrie automobile, où il est utilisé pour assembler des composants intérieurs et extérieurs, et dans l’industrie électronique pour souder des boîtiers et des connecteurs.
Les avantages du soudage par ultrasons incluent une réduction des temps de cycle, une diminution des coûts de production et une amélioration de la qualité des assemblages. De plus, ce procédé est respectueux de l’environnement car il ne nécessite pas l’utilisation de matériaux supplémentaires comme les colles.
Le découpage par ultrasons
Les ultrasons sont également utilisés pour découper divers matériaux, allant des textiles aux aliments. La découpe par ultrasons est particulièrement bénéfique pour les matériaux difficiles à traiter avec des méthodes de découpe traditionnelles. Par exemple, les textiles synthétiques et les matières plastiques peuvent être coupés proprement sans effilochage des bords, grâce à la chaleur générée par les vibrations ultrasoniques.
Dans l’industrie alimentaire, les ultrasons permettent de couper des produits délicats comme les pâtisseries et les fromages avec une précision élevée, sans les déformer. Cela garantit des tranches uniformes et des bords nets, ce qui est essentiel pour l’apparence et la qualité des produits alimentaires emballés.
Le nettoyage par ultrasons
Le nettoyage par ultrasons est une autre application industrielle majeure. Il utilise des ondes ultrasoniques pour nettoyer des objets immergés dans un liquide. Les vibrations ultrasoniques créent des microbulles dans le liquide, qui implosent et détachent les contaminants des surfaces des objets. Ce procédé est extrêmement efficace pour nettoyer des pièces complexes et délicates, telles que les instruments médicaux, les composants électroniques et les pièces mécaniques de précision.
Le nettoyage par ultrasons offre des avantages significatifs par rapport aux méthodes de nettoyage traditionnelles, notamment une efficacité accrue, une réduction de l’utilisation de produits chimiques agressifs et une capacité à nettoyer des zones difficiles d’accès.
Pour conclure ce sujet sur les ultrasons
Les ultrasons se révèlent être une technologie polyvalente et efficace pour diverses applications industrielles. Leur capacité à améliorer la précision, la rapidité et l’efficacité des processus de production en fait un choix attractif pour les entreprises cherchant à optimiser leurs chaînes de production. Que ce soit pour le soudage, le découpage ou le nettoyage, les ultrasons offrent des solutions innovantes qui répondent aux exigences modernes de production tout en étant respectueuses de l’environnement.
L’intégration des ultrasons dans les processus de fabrication permet non seulement d’améliorer la qualité des produits, mais aussi de réduire les coûts et d’augmenter la durabilité des opérations. À mesure que les technologies avancent, l’utilisation des ultrasons dans les chaînes de production continuera de croître, offrant des opportunités encore plus grandes pour les industries de divers secteurs.
R.C.
